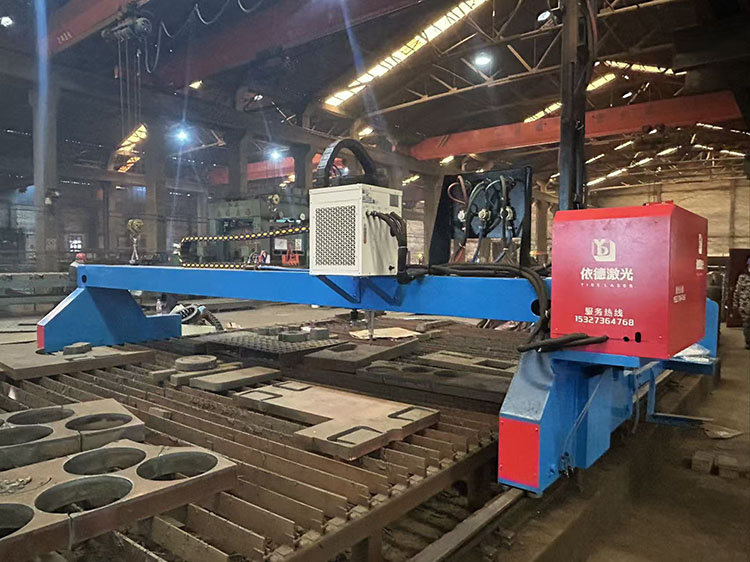

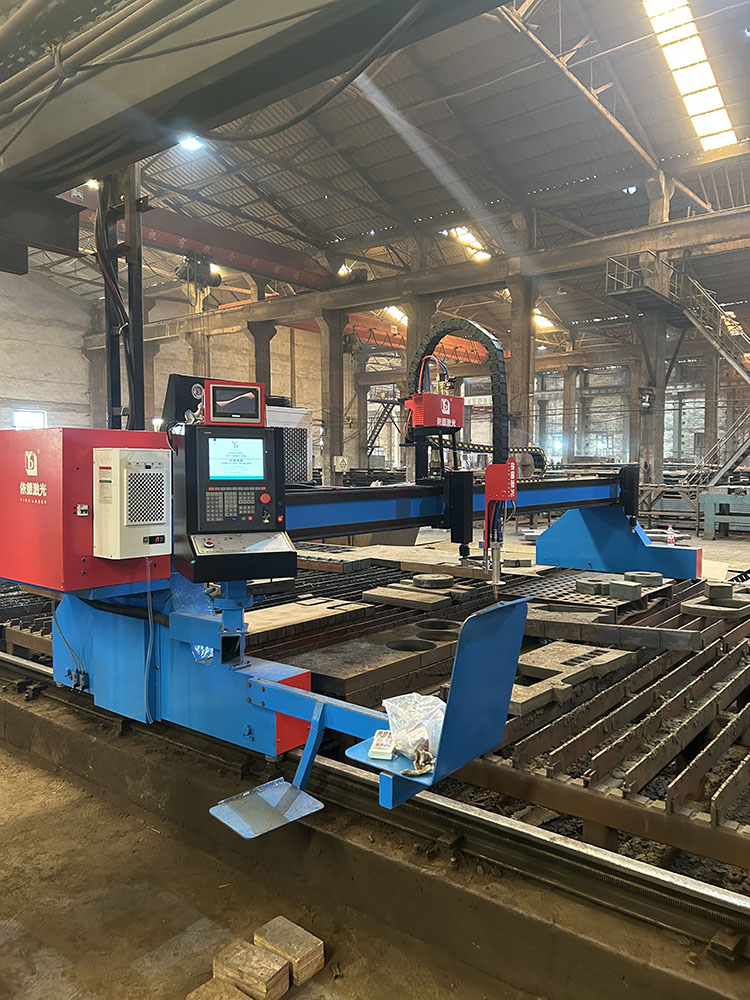

1

整机幅面（长×宽）（单台）

14000mm×4000mm

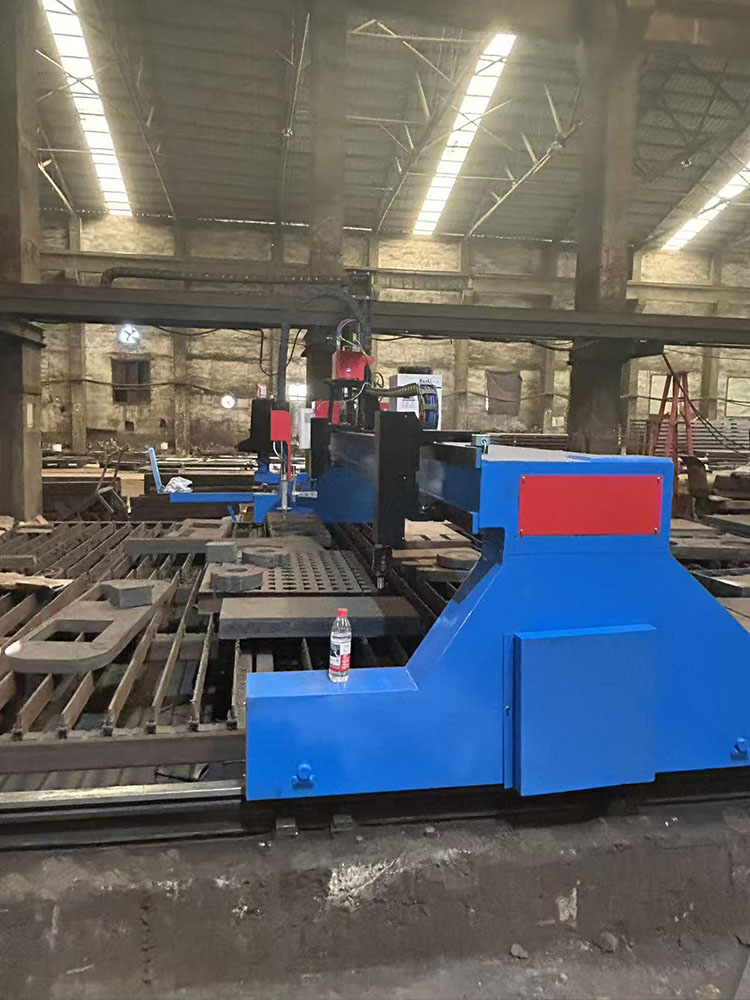

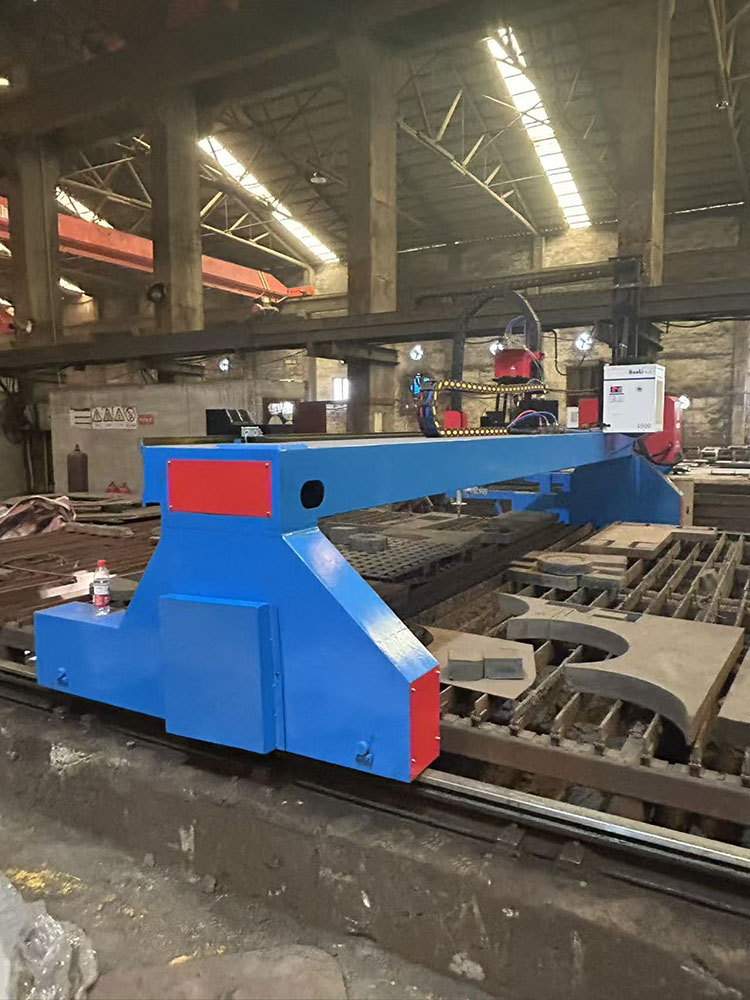

地轨式结构

2

X 轴行程

4000mm

有效 3000MM

3

Y 轴行程

14000mm

有效 12000MM

4

Z 轴行程

120mm

5

X/Y 轴定位精度

0.05mm/m

6

X/Y 轴重复定位精度

+0.05mm

7

机床重量

1200Kg

8

工作台最大载重：

-

按图纸焊接

9

相数：

3

10

电源额定电压：

380V

11

频率：

50Hz

12

总电源防护等级：

IP54

1

定点穿孔

厚板需要长时间预热

直接激光火焰时穿孔，60MM以下秒穿

2

移动穿孔

基本很难

厚板自动移动穿孔，无需人干涉

3

操作

师傅要多年经验调火

新手可以操作，无难度

4

气压

需要人工凭经验调火

系统自动调气，同时气压稳定切割

5

粗糙光洁度

光滑

相差不多

6

垂直度

较好

优于火焰

7

加工时间

正常时间

工作时间缩短30%左右

8

工艺参数

无

自带板厚穿孔工艺库，类似激光工艺

9

切割焊渣

挂渣较难敲

轻松落料

10

隔空入刀

无需要预热

直接边缘入刀切割，无需预热

11

预热时间

长时间预热，对材质有较大影响

直接稍穿或者移动穿孔，对材料受热影响较小

12

割嘴

普通和射吸割嘴

普通和射吸割嘴

13

切割速度

正常

提升30%左右

2.2

纵向长度

14000mm

2.7

自动点火

1套

2.8

驱动方式

双边伺服

2.9

激光器

1500W

2.10

导轨

重型轨道

电控部分

2.10

数控系统

斯达特

2.12

驱动系统/电机

双边伺服驱动

3.2

有效切割长度

12000mm

3.3

火焰切割厚度

≤220mm

3.5

割炬升降距离

200mm

3.6

整机运行速度

0-6000mm/min

3.7

设定速度误差

≤±5％

3.8

自动调高精度

≤±0.1mm

3.9

纵向直线精度

±0.2mm/10m

3.10

整机综合精度

（以右综合图形为准）边长(四边)1000╳1000

划线速度500-800mm/min

3.11

边长（四边）

±0.5mm

3.12

对角线误差|AD-BC|

±0.5mm

3.13

回原点偏差

±0.2mm

3.14

交点偏差

±0.5mm

3.15

顺逆直线偏差

±0.2mm

3.16

切割表面质量（粗糙度）（选δ=25板材）

Rz(um)=70+1.2a

目测：粗糙度12.5

3.17

垂直度和倾斜度公差

μ(mm)=0.4+0.015a      工具：角度尺

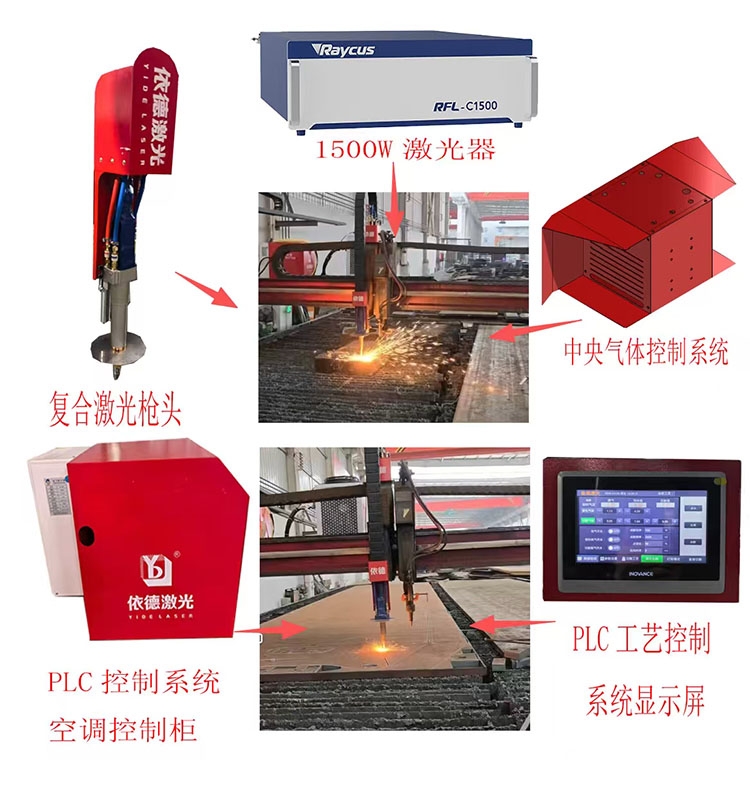

1

激光器

激光穿孔切割

1500W激光器

1

锐科

2

比例阀控制箱

气路控制

气体控制装置

1

依德定制

3

激光控制系统

激光切割程序

PLC激光控制系统

1

依德定制

4

控制器显示屏

触摸屏

工艺参数触摸屏

1

品牌显示屏

5

光纤升降拖链

Z轴拖链

升降拖链

1

国产

6

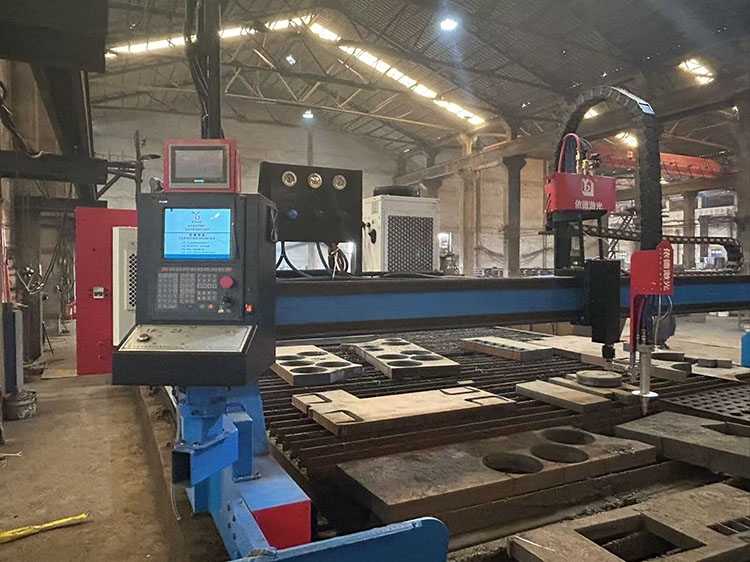

数控系统

控制部份

斯达特

1

斯达特

7

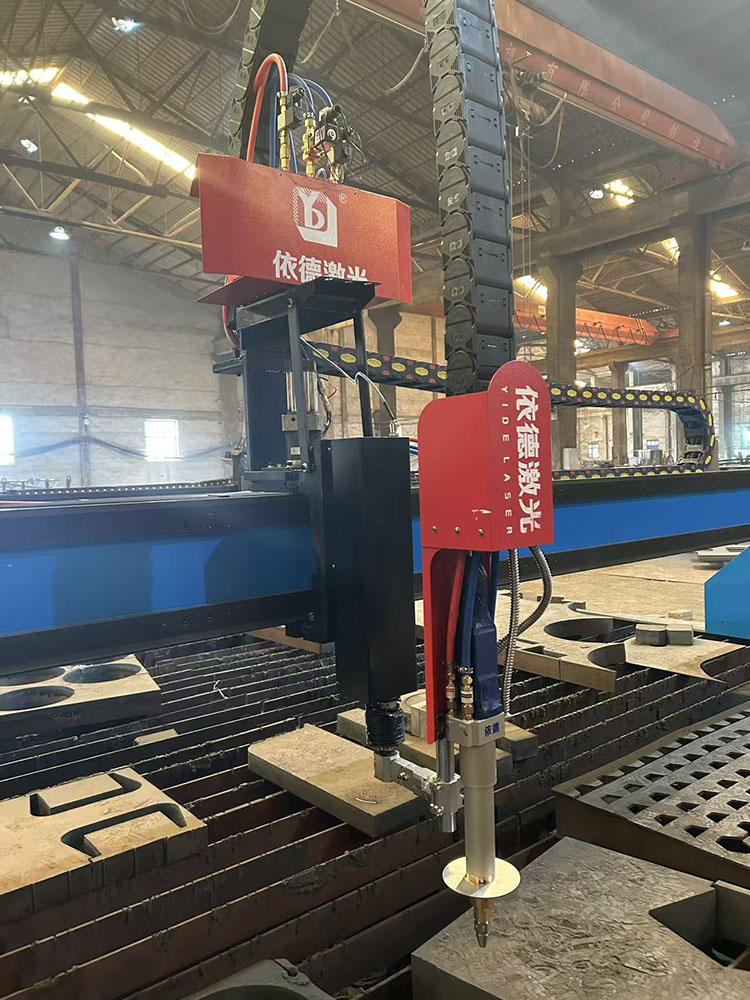

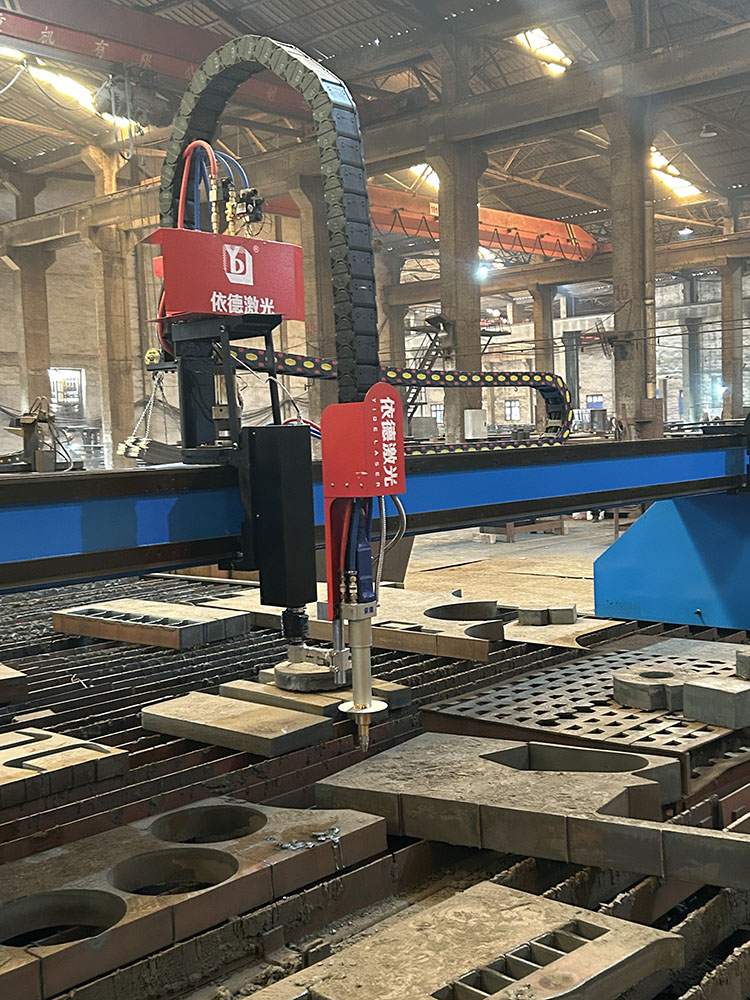

复合激光切割头

激光切割头

长焦

1

依德定制

8

水箱

冷却激光器

汉立1500W

1

冷却激光器

9

辅助气阀及管路

控制及气路优化

更新增加一部份

若干

根据具体情况确定

10

激光系统控制电缆

数据传输

全新

1

激光系统控制电缆

11

射吸接头

射吸接头

1

1

安装射吸割嘴

12

射吸割嘴

激光射吸穿孔

40-60;80-150;150-200

1

每种1个

13

加热罩

激光射吸

100;200

1

每种1个

14

伺服电机

传动

正弦伺服

3

每台3套

15

减速机

传动

国产

3

每台3套

16

开关电源

电气

台湾明纬

2

每台2套

17

齿条

传动

精密斜

若

每台20根

18

控制线缆

电气

上海易初

若

若

19

驱动器

电气

伺服

3

每台

20

气管

气路

韩国进口

若

每台
