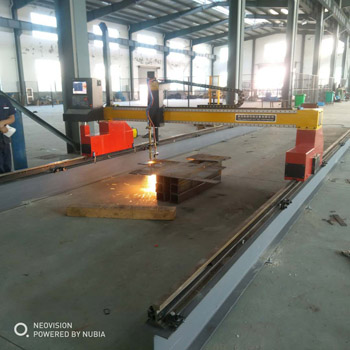

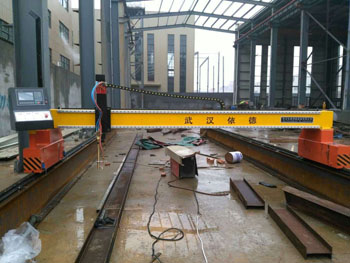

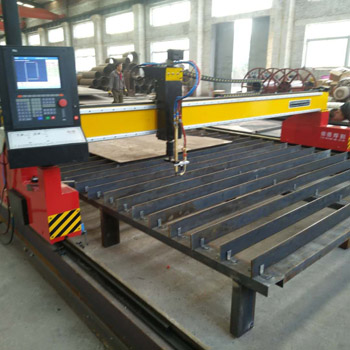

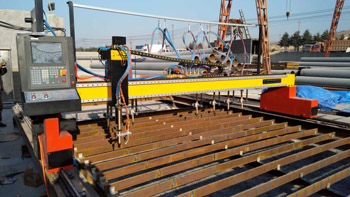

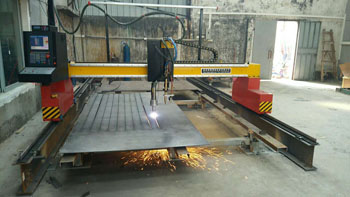

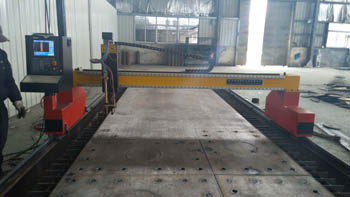

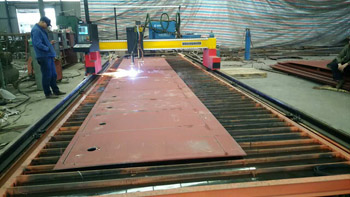

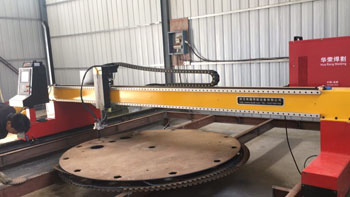

这款机子为小龙门数控单火焰切割机，整机采用数控火焰切割，配备1把火焰割炬，主要针对碳钢板纯火焰切割。整机跨度为3000mm,长度标准配置为6000mm,可根据要求延长至9000mm、12000mm等。碳钢板切割厚度为：6-150mm。
主要应用领域：船舶制造、工程机械、矿山煤碳机械、钢材市场加工、模具加工，农机配件等。
小龙门数控切割机YDHG-3000-1
产品价格报价，请联系我们咨询
主机规格用 3000mm
导轨长度 6000mm
数控火焰 单割炬1套
自动点火 1套
气路管带装置 1套
纵向驱动方式 电机,齿条
管路传动方式 横向拖链、纵向挂架
火焰切割气体 氧、乙炔（或氧、丙烷）
数控切割机系统 依德
驱动系统/电机 国产步进
有效切割宽度 2500mm
有效切割长度 4800mm
数控火焰切割机厚度 6－150mm
穿孔切割厚度 ≤80mm
割炬升降距离 150-230mm
整机运行速度 0-3500mm/min
设定速度误差 ±0.5mm
纵向导轨 可以按需延长
割枪 可以增加
|
配置参数
|
小龙门数控切割机技术指标
|
||||
|
横向跨度
|
3m
|
||||
|
有效切割长度
|
2.5m
|
||||
|
纵向长度
|
6m
|
9m
|
12m
|
15m
|
18m
|
|
有效切割长度
|
4.8m
|
7.8m
|
10.8m
|
13.8m
|
16.8m
|
|
数控系统
|
YDHG-II
|
||||
|
驱动方式
|
国产双边驱动\进口伺服单\双边驱动
|
||||
|
火焰切割气体
|
乙炔\炳烷\煤气\液化气
|
||||
|
火焰切割厚度
|
5-200mm
|
||||
|
等离子电源
|
国产电源、美国海宝、飞马特、凯尔贝
|
||||
|
等离子切割厚度
|
国产0.5-20mm、进口0.5-25mm
|
||||
数控系统简介：
系统功能：处理器：采用工业级ARM7 处理芯片；
1.示：7 英寸彩屏液晶显示，入\输出：系统提供13 路光电隔离输入，8 路光电隔离输出
2.YDHG-I切割机数控系统适用于各类火焰/等离子，高压水射流，激光切割机，广泛应用于金
属加工，广告，石材等行业。
3.该系统高可靠设计，具有抗等离子干扰，防雷击，浪涌的能力。
4.实用的火焰/等离子切割工艺，等离子加工时，自动完成拐角速度控制, 和调高器控制;
5.具有割缝补偿功能，并检测程序中补偿是否合理, 作出相应报告,供用户选择;
6.点恢复，自动断电恢复功能，断点自动记忆;
7.任意选段和选穿孔点加工功能;
8.具有适用于厚板的外延穿孔功能, 和适合薄板的搭桥功能;
9.回退，选段，断点恢复中, 可任选穿孔位置等功能，极大方便用户的操控;
10.时可以转移切割;
11.采用了特殊的小线段处理功能，行走流畅, 可广泛的应用于金属下料及广告、铁艺等；
12. 24 种图形（扩充和自定义）的零件库，包含了常用的基本加工零件；
13.各种套料软件完全兼容等;
14.英文操作界面转换，动态图形显示，1～8倍的图形放大，动点自动跟踪，采用U 盘读取程序和及
时软件升级。
1.示：7 英寸彩屏液晶显示，入\输出：系统提供13 路光电隔离输入，8 路光电隔离输出
2.YDHG-I切割机数控系统适用于各类火焰/等离子，高压水射流，激光切割机，广泛应用于金
属加工，广告，石材等行业。
3.该系统高可靠设计，具有抗等离子干扰，防雷击，浪涌的能力。
4.实用的火焰/等离子切割工艺，等离子加工时，自动完成拐角速度控制, 和调高器控制;
5.具有割缝补偿功能，并检测程序中补偿是否合理, 作出相应报告,供用户选择;
6.点恢复，自动断电恢复功能，断点自动记忆;
7.任意选段和选穿孔点加工功能;
8.具有适用于厚板的外延穿孔功能, 和适合薄板的搭桥功能;
9.回退，选段，断点恢复中, 可任选穿孔位置等功能，极大方便用户的操控;
10.时可以转移切割;
11.采用了特殊的小线段处理功能，行走流畅, 可广泛的应用于金属下料及广告、铁艺等；
12. 24 种图形（扩充和自定义）的零件库，包含了常用的基本加工零件；
13.各种套料软件完全兼容等;
14.英文操作界面转换，动态图形显示，1～8倍的图形放大，动点自动跟踪，采用U 盘读取程序和及
时软件升级。
